Incoloy 800, un aliatge de níquel-ferro-crom conegut per la seva excepcional resistència a la-temperatura i la seva resistència a l'oxidació, la carburació i la corrosió, és especialment adequat-per a accessoris forjats en indústries com la petroquímica, la generació d'energia i l'aeroespacial.
L'estàndard ASME B16.11 proporciona la referència per a la soldadura d'embotits-i accessoris forjats roscats, descrivint les classificacions de pressió-temperatura, toleràncies, marques i requisits de material. Aquesta norma garanteix la fiabilitat i la compatibilitat en els sistemes de canonades, amb classes de pressió que solen incloure 2000, 3000 i 6000 per a accessoris roscats i 3000, 6000 i 9000 per a accessoris de soldadura-de socket.
En aquesta publicació del bloc, detallaré les forjades Xina Incoloy 800 sota aquest estàndard, començant amb una introducció concisa a cada tipus, seguida de les especificacions de les seves dimensions en polzades.
Forja Xina Incoloy 800 Tipus i especificacions
|
Tipus d'ajust |
Funció primària |
Variants comuns |
Interval de mides típic (NB) |
Classes clau de pressió |
|
Colze (90 graus i 45 graus) |
Canvia la direcció del flux |
90 graus i 45 graus; SW i roscat |
1/8" a 4" |
3000, 6000, 9000 LBS |
|
Samarreta |
Crea connexions de branques |
Igual i reduint; SW i roscat |
1/8" a 4" |
3000, 6000, 9000 LBS |
|
Acoblament |
Connecta dues canonades |
Acoblament complet i mig acoblament |
1/8" a 4" |
3000, 6000, 9000 LBS |
|
Reductor |
Connecta canonades de diferents mides |
Concèntric i excèntric |
1/8" a 4" |
2000, 3000, 6000, 9000 LBS |
|
Cap |
Segella l'extrem d'una canonada |
Socket soldat i roscat |
1/8" a 4" |
3000, 6000, 9000 LBS |
|
Unió |
Permet una fàcil desconnexió |
Disseny de 3 peces |
1/8" a 4" |
3000, 6000, 9000 LBS |
|
Creu |
Crea connexions de quatre-direccions |
Igual i reduint; SW i roscat |
1/8" a 4" |
3000, 6000, 9000 LBS |
Forja Xina Incoloy 800SW Accessoris
El colze de 90 graus SW és un accessori fonamental dissenyat per redirigir el flux de fluids en 90 graus en sistemes de canonades, minimitzant les caigudes de pressió alhora que es manté la integritat estructural.
Per als colzes de 90 graus forjats Incoloy 800 conformes a ASME B16.11, destaquen en entorns d'alta -temperatura de fins a 1100 graus F, oferint una resistència superior a la fluència i la ruptura. Aquests accessoris estan disponibles tant en configuracions de soldadura-que roscada, amb dimensions adaptades a les mides nominals de canonades (NPS) i classes de pressió per garantir un ajust i un rendiment precisos.
El colze d'Incoloy 800 45 graus és per alterar la direcció del flux en 45 graus i s'utilitza sovint en aplicacions que requereixen girs graduals per reduir la turbulència i l'erosió. Els colzes de grau 800 45 d'Incoloy sota ASME B16.11 ofereixen un rendiment robust en atmosferes de sulfuració i es fabriquen amb toleràncies estrictes per a una integració perfecta en sistemes d'alta pressió-.
Les tees Incoloy 800 SW són accessoris de ramificació que permeten la divisió o combinació del flux en tres direccions, essencials per a dissenys de canonades complexos. Les tees China Incoloy 800 segons ASME B16.11 estan dissenyades per durar en entorns corrosius, garantint connexions a prova de fuites-a diferents pressions.
Les creus Incoloy 800 SW proporcionen ramificacions de quatre-direccions, facilitant múltiples vies de flux en espais reduïts. Les creus Incoloy 800 sota ASME B16.11 ofereixen una gran resistència mecànica i són ideals per a aplicacions que requereixen una distribució uniforme de la tensió.
|
Mida nominal |
Diàmetre del forat del sòcol |
Diàmetre del forat dels accessoris |
Gruix de paret de la presa |
Paret del cos |
Profunditat de la presa |
Centre a la part inferior de la presa |
|||||||||||||||
|
DN |
NPS |
B |
D |
C |
Gmin |
Jmin |
A |
||||||||||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
Colze de 90 graus, Tee, Creu |
Colze de 45 graus |
|||||||||||
|
Mitjana |
Min |
Mitjana |
Min |
Mitjana |
Min |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
||||||||||
|
6 |
1/8 |
10.9 |
6.1 |
3.2 |
- |
3.18 |
3.18 |
3.96 |
3.43 |
- |
- |
2.41 |
3.15 |
- |
9.5 |
11.0 |
11.0 |
- |
8.0 |
8.0 |
- |
|
8 |
1/4 |
14.3 |
8.5 |
5.6 |
- |
3.78 |
3.30 |
4.60 |
4.01 |
- |
- |
3.02 |
3.68 |
- |
9.5 |
11.0 |
13.5 |
- |
8.0 |
8.0 |
- |
|
10 |
3/8 |
17.7 |
11.8 |
8.4 |
- |
4.01 |
3.50 |
5.03 |
4.37 |
- |
- |
3.20 |
4.01 |
- |
9.5 |
13.5 |
15.5 |
- |
8.0 |
11.0 |
- |
|
15 |
1/2 |
21.9 |
15.0 |
11.0 |
5.6 |
4.67 |
4.09 |
5.97 |
5.18 |
9.53 |
8.18 |
3.73 |
4.78 |
7.47 |
9.5 |
15.5 |
19.0 |
25.5 |
11.0 |
12.5 |
15.5 |
|
20 |
3/4 |
27.3 |
20.2 |
14.8 |
10.3 |
4.90 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
3.91 |
5.56 |
7.82 |
12.5 |
19.0 |
22.5 |
28.5 |
13.0 |
14.0 |
19.0 |
|
25 |
1 |
34.0 |
25.9 |
19.9 |
14.4 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
4.55 |
6.35 |
9.09 |
12.5 |
22.5 |
27.0 |
32.0 |
14.0 |
17.5 |
20.5 |
|
32 |
11/4 |
42.8 |
34.3 |
28.7 |
22.0 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
4.85 |
6.35 |
9.70 |
12.5 |
27.0 |
32.0 |
35.0 |
17.5 |
20.5 |
22.5 |
|
40 |
11/2 |
48.9 |
40.1 |
33.2 |
27.2 |
6.35 |
5.54 |
8.92 |
7.80 |
12.70 |
11.12 |
5.08 |
7.14 |
10.15 |
12.5 |
32.0 |
38.0 |
38.0 |
20.5 |
25.5 |
25.5 |
|
50 |
2 |
61.2 |
51.7 |
42.1 |
37.4 |
6.93 |
6.04 |
10.92 |
9.50 |
13.84 |
12.12 |
5.54 |
8.74 |
11.07 |
16.0 |
38.0 |
41.0 |
54.0 |
25.5 |
28.5 |
28.5 |
|
65 |
21/2 |
73.9 |
61.2 |
- |
- |
8.76 |
7.62 |
- |
- |
- |
- |
7.01 |
- |
- |
16.0 |
41.0 |
- |
- |
28.5 |
- |
- |
|
80 |
3 |
89.9 |
76.4 |
- |
- |
9.52 |
8.30 |
- |
- |
- |
- |
7.62 |
- |
- |
16.0 |
57.0 |
- |
- |
32.0 |
- |
- |
|
100 |
4 |
115.5 |
100.7 |
- |
- |
10.69 |
9.35 |
- |
- |
- |
- |
8.56 |
- |
- |
19.0 |
66.5 |
- |
- |
41.0 |
- |
- |
NOTA:
1) La mitjana del gruix de la paret de la presa al voltant de la perifèria no ha de ser inferior a la indicada anteriorment. Els valors mínims estan permesos a la zona localitzada.
2) Tenint en compte la tolerància del diàmetre exterior de les canonades, hi ha la possibilitat que el diàmetre del forat de la presa sigui una mica més gran que el que s'especifica a ASME B16.11.
3) En cas que les mides de les canonades de connexió difereixin de les corresponents enumerades, les mides reals de les canonades coincidents s'han d'especificar en els documents de compra.
Forja Xina Incoloy 800Tapa i acoblament
Les tapes Incoloy 800 segellen l'extrem d'una canonada, protegint contra fuites i contaminació. Els taps Incoloy 800 d'ASME B16.11 estan forjats per millorar la densitat i la resistència en aplicacions de tancament final-.
Els mitges acoblaments Incoloy 800 s'estenen des d'un extrem de la canonada, sovint s'utilitzen per a connexions de ramificació o instrumentació. Els semiacoblaments Incoloy 800 segons ASME B16.11 garanteixen la compatibilitat amb els processos de soldadura i mantenen les propietats de l'aliatge.
|
Mida nominal |
D'extrem-a-final |
D'extrem-a-final |
Diàmetre exterior |
Mur final |
Longitud del fil |
|||||
|
DN |
NPS |
W |
P |
D |
G |
L5 min |
L2 min |
|||
|
3000 & 6000 |
3000 |
6000 |
3000 |
3000 |
3000 |
3000 |
||||
|
6 |
1/8 |
32 |
19 |
- |
16 |
22 |
4.8 |
- |
6.4 |
6.7 |
|
8 |
1/4 |
35 |
25 |
27 |
19 |
25 |
4.8 |
6.4 |
8.1 |
10.2 |
|
10 |
3/8 |
38 |
25 |
27 |
22 |
32 |
4.8 |
6.4 |
9.1 |
10.4 |
|
15 |
1/2 |
48 |
32 |
33 |
28 |
38 |
6.4 |
7.9 |
10.9 |
13.6 |
|
20 |
3/4 |
51 |
37 |
38 |
35 |
44 |
6.4 |
7.9 |
12.7 |
13.9 |
|
25 |
1 |
60 |
41 |
43 |
44 |
57 |
9.7 |
11.2 |
14.7 |
17.3 |
|
32 |
11/4 |
67 |
44 |
46 |
57 |
64 |
9.7 |
11.2 |
17.0 |
18.0 |
|
40 |
11/2 |
79 |
44 |
48 |
64 |
76 |
11.2 |
12.7 |
17.8 |
18.4 |
|
50 |
2 |
86 |
48 |
51 |
76 |
92 |
12.7 |
15.7 |
19.0 |
19.2 |
|
65 |
21/2 |
92 |
60 |
64 |
92 |
108 |
15.7 |
19.0 |
23.6 |
28.9 |
|
80 |
3 |
108 |
65 |
68 |
108 |
127 |
19.0 |
22.4 |
25.9 |
30.5 |
|
100 |
4 |
121 |
68 |
75 |
140 |
159 |
22.4 |
28.4 |
27.7 |
33.0 |

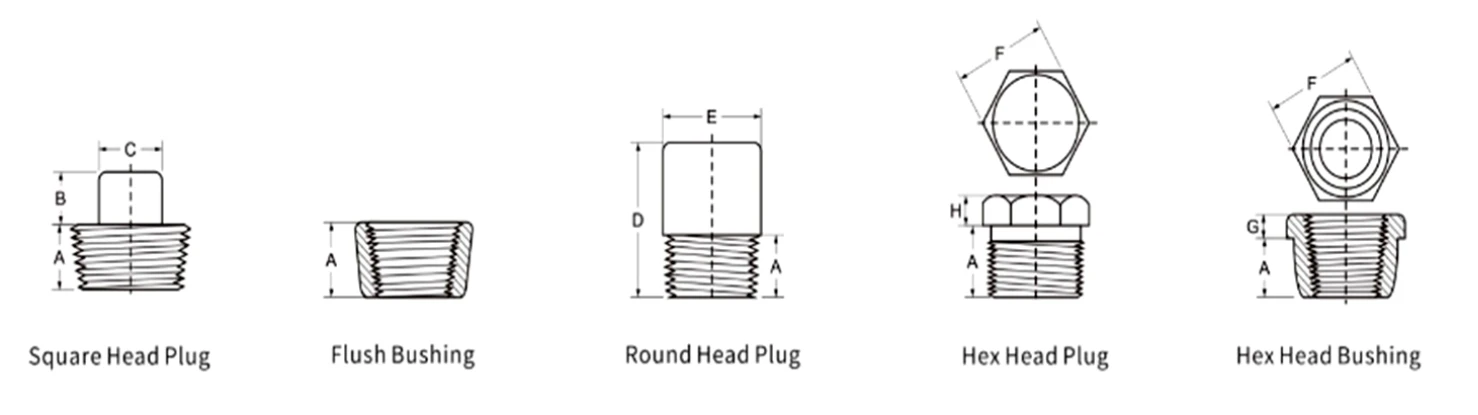

Forja Xina Incoloy 800Endoll, casquillo
Els taps Incoloy 800 s'utilitzen per tancar obertures en accessoris o canonades, proporcionant un segellat temporal o permanent. Els taps Incoloy 800 sota ASME B16.11 estan roscats per a una fàcil inserció i extracció, amb alta resistència a la pressió.
Els buixos Incoloy 800 redueixen la mida d'una obertura roscada, permetent la connexió de diferents diàmetres de canonada. Els buixos Incoloy 800 segons ASME B16.11 estan mecanitzats amb precisió-per a un ajustament ajustat i una fiabilitat-a llarg termini en la reducció d'aplicacions.
|
Mida nominal |
Longitud |
Alçada quadrada |
Plans d'ample |
Diàmetre del cap |
Longitud |
Altura hexagonal |
Altura hexagonal |
Altura hexagonal |
|
|
DN |
NPS |
Amin |
Bmin |
Cmin |
Emin |
Dmin |
Hmin |
Gmin |
Fmin |
|
6 |
1/8 |
10 |
6 |
7 |
10 |
35 |
6 |
一 |
11 |
|
8 |
1/4 |
11 |
6 |
10 |
14 |
41 |
6 |
3 |
16 |
|
10 |
3/8 |
13 |
8 |
11 |
18 |
41 |
8 |
4 |
18 |
|
15 |
1/2 |
14 |
10 |
14 |
21 |
44 |
8 |
5 |
22 |
|
20 |
3/4 |
16 |
11 |
16 |
27 |
44 |
10 |
6 |
27 |
|
25 |
1 |
19 |
13 |
21 |
33 |
51 |
10 |
6 |
36 |
|
32 |
11/4 |
21 |
14 |
24 |
43 |
51 |
14 |
7 |
46 |
|
40 |
11/2 |
21 |
16 |
28 |
48 |
51 |
16 |
8 |
50 |
|
50 |
2 |
22 |
18 |
32 |
60 |
64 |
18 |
9 |
65 |
|
65 |
21/2 |
27 |
19 |
36 |
73 |
70 |
19 |
10 |
75 |
|
80 |
3 |
28 |
21 |
41 |
89 |
70 |
21 |
10 |
90 |
|
100 |
4 |
32 |
25 |
65 |
114 |
76 |
25 |
13 |
115 |
Especificacions i selecció del material
Quan s'especifiquen accessoris Incoloy 800, és fonamental complir amb l'estàndard de material correcte:
Material estàndard: ASTM B564 / ASME SB564.
Graus comuns: UNS N08800 (Incoloy 800), N08810 (800H), N08811 (800HT). Els graus "H" i "HT" tenen un contingut controlat de carboni i alumini/titani per millorar la resistència a altes-temperaturas.
Propietats clau: la resistència a la tracció típica és de 520 MPa, amb un punt de fusió d'aproximadament 1385 graus.
Per al vostre proper projecte que requereixi un rendiment fiable en entorns exigents, especificar els accessoris forjats ASME B16.11 a Incoloy 800 proporciona garantia de qualitat, durabilitat i seguretat.
Assegureu-vos sempre que el vostre proveïdor pugui proporcionar certificats de prova de molí adequats per validar les propietats químiques i mecàniques del material.
