Inconel 625 Resistència a la perforació del clorur: càlcul PREN i límits d'aplicació d'aigua de mar

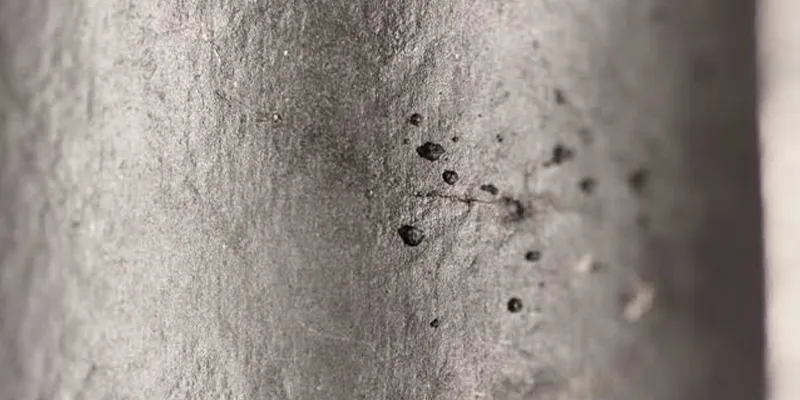

La picada de clorur és l'única raó més comuna per la qual els equips d'acer inoxidable fallan a l'aigua de mar, i la manera més ràpida de jutjar si un aliatge sobreviurà és un nombre anomenat PREN.Inconel 625 (UNS N06625)publica un PREN d'aproximadament 51 - més del doble que l'acer inoxidable 316L i còmodament per sobre de tots els llindars àmpliament acceptats per a una immersió total en aigua de mar. Aquest article mostra exactament com es calcula aquest nombre, com es compara 625 amb totes les classes d'aliatge de la competència, què significa a la pràctica les seves dades de temperatura crítica de perforació (CPT) i on es troben els seus límits d'aplicació reals - perquè els enginyers, els compradors i els redactors d'especificacions puguin citar els números amb confiança.

Què és el clorur i per què és tan perillós a l'aigua de mar?

La picada de clorur és una ruptura localitzada de la pel·lícula passiva protectora d'un aliatge per ions de clorur, produint fosses petites i profundes que poden perforar l'equip molt més ràpidament que la corrosió uniforme - i l'aigua de mar és la font natural més abundant dels ions de clorur que la condueixen.

La majoria d'aliatges-resistents a la corrosió sobreviuen no perquè siguin químicament inerts, sinó perquè creixen espontàniament una capa d'òxid ultra{{-autocurativa - la pel·lícula passiva - que bloqueja els atacs posteriors. En aigua estancada o amb poc-oxigen, els clorurs (Cl⁻) ataquen aquesta pel·lícula mitjançant un mecanisme distintiu:

• Atac de pel·lícula:el petit ió clorur s'adsorbeix a la superfície de l'òxid i competeix amb l'oxigen en els punts febles - inclusions, rascades, barres de MnS, defectes de soldadura;
• Autocatàlisi:un cop s'obre una bretxa microscòpica, els ions metàl·lics dissolts s'hidrolitzen al seu interior, alliberant H⁺ i baixant el pH local fins a valors tan baixos com 0–1, mentre els ions clorur migren cap a l'interior per equilibrar la càrrega;
• Propagació:la fossa ara conté el seu propi àcid clorhídric concentrat, de manera que s'aprofundeix a una velocitat accelerada tot i que la superfície circumdant es manté brillant i intacta.

Això és el que fa que les fosses siguin únicament perilloses. La pèrdua total de pes pot ser insignificant - uns quants mil·ligrams - mentre que un forat penetra una paret de canonada de 5 mm en mesos. Els errors s'amaguen, s'oculten de sobte i es filtren-abans de-avís. L'aigua de mar conté aproximadament entre 19.000 i 20.000 mg/L de clorur (al voltant d'un 3,5% de salinitat total), motiu pel qual la selecció de materials per al servei marítim està dominada per una pregunta: pot aquest aliatge resistir la picada de clorur - i durant quant de temps, a quina temperatura i en quina geometria?

Què és el PREN i com es calcula?

PREN - el nombre equivalent de resistència a la perforació - és un índex de xifra única-que classifica la resistència d'un aliatge a l'inici de la fossa de clorur. La fórmula estàndard és PREN=%Cr + 3.3 × %Mo + 16 × %N.

La fórmula és empírica: es va desenvolupar correlacionant la composició de l'aliatge amb les temperatures crítiques de picadura mesurades a través de la família de l'acer inoxidable. Cada element obté el seu coeficient per un motiu específic-ben entès:

• Cr (coeficient 1,0):el crom és la columna vertebral de la pel·lícula passiva de Cr₂O₃; més crom significa una barrera més gruixuda i estable que cura més ràpidament després d'un dany.
• Mo (coeficient 3,3):El molibdè és l'aliat individual més fort contra els clorurs. Alenteix la dissolució de la pel·lícula, accelera la repassivació de les fosses incipients i enriqueix la química dins d'una fossa de manera que no pot mantenir fàcilment el cicle autocatalític. És per això que Mo porta el multiplicador 3,3.
• N (coeficient 16):El nitrogen es dissol a la superfície de l'aliatge durant la repassivació, augmenta el pH local dins d'una fossa de desenvolupament i actua de manera sinèrgica amb el Mo. El més pesat és de 16 per unitat.

Dues variants importen a la pràctica. Per als aliatges de coixinets de tungstè-com ara Hastelloy C-276, molts enginyers utilitzen la fórmula ampliada PREN=%Cr + 3.3 × %Mo + 16 × %N + 1.65 × %W. I s'ha de dir clarament: PREN es va calibrar en acers inoxidables. Aplicat als aliatges de níquel en solució sòlida-funciona bé com a eina de classificació comparativa, però no ho captura tot -, el més important, ignora la pròpia matriu de níquel, que és molt més tolerant a la química de la fossa àcida que una matriu de ferro. Per tant, un aliatge de níquel acostuma a fer-un rendiment superior al seu PREN en un servei de clorur real, no a un rendiment inferior.

Quin és el PREN de l'Inconel 625?

Utilitzant la fórmula estàndard dels límits de composició ASTM B443, el PREN d'Inconel 625 és d'aproximadament 47-56, amb un valor nominal típic d'uns 51. Això el situa fermament al nivell superior dels aliatges resistents al clor-disponibles comercialment.

L'Inconel 625 s'especifica sota ASTM B443 (placa, làmina, tira) i B444/B446 (tub, barra) amb la següent composició de control:

Aleshores, el càlcul és senzill, treballant a partir dels límits de l'especificació:

Tres qualificacions honestes pertanyen a qualsevol discussió rigorosa. En primer lloc, el nitrogen només està present com a traça residual a 625, de manera que afegeix com a màxim una fracció de punt - a diferència dels acers superdúplex, on el nitrogen és una addició d'aliatge deliberada que val diversos punts PREN. En segon lloc, l'element de signatura del niobi - 625 - no es compta en absolut a PREN, perquè Nb no participa en la química de pel·lícula passiva-Cr–Mo que l'índex mesura; és allà per a la resistència a alta-temperatura i la solidesa de la soldadura. En tercer lloc, 625 no conté tungstè, de manera que la fórmula PREN ampliada (-portant W) retorna el mateix valor. En qualsevol variant raonable de la fórmula, l'Inconel 625 aterra entre aproximadament el 47 i el 56, i "uns 51" és el nombre únic defensable a citar.

Com es compara el PREN d'Inconel 625 amb altres aliatges resistents a la corrosió-?

A PREN ≈ 51, Inconel 625 supera tots els acers inoxidables -, inclosos els superdúplex 2507 - i gairebé tots els aliatges de níquel convencionals. Només els graus rics en molibdè- i tungstè-com ara Hastelloy C-276 tenen un rang superior.

*Monel 400mereix una nota a peu de pàgina perquè el seu nombre és enganyós: com a aliatge de coure-níquel sense essencialment crom ni molibdè, el seu PREN és gairebé zero, però funciona de manera admirable en aigua de mar que flueix a través d'un mecanisme de protecció diferent. No obstant això, a l'aigua de mar estancada, se sap que Monel 400 fa fosa i no es recomana per al servei de flux-lent i amb esquerdes. PREN classifica la resistència d'inici-fosa dins de la família d'aliatges de pel·lícules passives-Cr–Mo; Llegiu-lo sempre al costat del propi comportament de corrosió de l'aliatge.

La comparació també subestima 625 en un aspecte que val la pena citar: com que el PREN es va calibrar en aliatges basats en ferro-, no pot acreditar la matriu de níquel del ~58-61% del 625, que resisteix la química àcida del pou que propaga les fosses als acers inoxidables. Segons l'experiència de camp, l'Inconel 625 en aigua de mar natural es comporta encara millor que el seu avantatge PREN respecte, per exemple, 2507 suggereix -, especialment una vegada que els clorurs es combinen amb H₂S, CO₂ o una temperatura elevada en servei de camps petroliers.

Quins llindars PREN haurien d'utilitzar els enginyers per al servei d'aigua de mar?

Les regles de treball utilitzades a l'enginyeria marina i offshore són: PREN per sota de ~32 no és adequat per a l'aigua de mar estancada; PREN Superior o igual a 40 és el llindar àmpliament acceptat per a una resistència fiable a la picada a l'aigua de mar a temperatura ambient-incloses les juntes esquerdes; i PREN superior o igual a 45 proporciona un marge per a una taxa de clorur -elevada o superior-. Inconel 625, a ≈51, neteja tots els llindars amb espai de sobra.

Aquests llindars són regles generals destil·lades a partir de dècades de proves d'exposició a l'aigua de mar i experiència operativa en alta mar, no són garanties. Utilitzats correctament, divideixen la paleta d'aliatges en bandes clares:

• Per sota de 32:316L (PREN ≈ 24) no supera aquesta prova totalment - la seva-picadura ben documentada a l'aigua de mar ambiental és per això que es limita a les tasques marines atmosfèriques o completament drenades.
• 32–40: 317L, 904L i dúplex 2205 (PREN 33–36) sobreviuen a l'aigua de mar ambient suau, però segueixen sent vulnerables a esquerdes, soldadures i llocs càlids.
• 40–45: Super duplex 2507 i super austenítics (PREN ~ 40–45) són l'opció econòmica estàndard per a vàlvules d'aigua de mar ambiental, canonades i elements de fixació on es controlen les esquerdes.
• Més de 45:L'Inconel 625 (≈51) es selecciona quan la perforació s'ha de dissenyar completament, quan no es poden evitar les esquerdes i la temperatura elevada, o quan els clorurs coexisteixen amb el gas àcid (H₂S).

Una especificació rigorosa mai s'atura al llindar. La temperatura, la concentració de clorur, el pH, la velocitat del flux, la geometria de les esquerdes, la qualitat de la soldadura i la corrosió influenciada microbiològicament (MIC) canvien el límit real. Per al servei crític de disseny-, la pràctica correcta és qualificar la forma del producte real mitjançant una prova - d'immersió ASTM G48 o CPT electroquímic ASTM G150 - sobre material de la fàbrica productora, amb els criteris d'acceptació escrits a l'ordre de compra. Així és exactament com JN Alloy subministra 625 en funcions submarines i químiques: certificat segons les especificacions ASTM/ASME, amb el compliment G48/G150 i NACE MR0175 documentat a l'enviament.

Què és la temperatura crítica de picadura (CPT) d'Inconel 625?

Els valors de CPT publicats per a Inconel 625 s'agrupen al voltant de 90-110 graus, depenent del mètode de prova i de la forma del producte -, molt per sobre de l'abast de 0-40 graus d'aigua de mar natural que l'iniciació de l'inici en superfícies llises 625 a l'aigua de mar no és una preocupació realista de disseny.

La temperatura crítica de perforació és la temperatura més baixa a la qual s'inicien les fosses estables sobre una superfície metàl·lica sota una condició de prova definida. Per sobre del CPT, el pitting es fa possible; per sota d'ell, l'aliatge repassifica més ràpidament del que pot estabilitzar una fossa. Dominen dos mètodes: ASTM G48 (immersió en clorur fèrric acidificat al 6%, una prova de cribratge agressiva) i ASTM G150 (electroquímica, que retorna un nombre precís i reproduïble). Els valors típics reportats es comparen de la següent manera:

Els valors exactes varien segons l'acabat de la superfície, la forma del producte i el laboratori, així que tracteu-los com a intervals d'enginyeria en lloc de constants. Les conclusions del disseny no canvien: l'aigua de mar natural - fins i tot l'aigua de desembocadura tropical entre 35 i 40 graus - es troba entre 50 i 70 graus per sota del llindar d'inici de 625-. El nombre més útil per als dissenyadors és la temperatura crítica de l'escletxa (CCT), que sempre és inferior a la CPT perquè la química de les esquerdes blindades és més agressiva que una superfície llisa. Els valors de CCT publicats per a 625 al grup de proves de clorur fèrric aproximadament entre 25 i 40 graus per sota del seu CPT, és a dir, a la banda de ~ 55 a 75 graus - encara còmodament per sobre de les temperatures de l'aigua del mar, però la raó per la qual el control de les esquerdes és important en el servei de clorur calent.

Quins són els límits pràctics d'aplicació d'Inconel 625 en entorns d'aigua de mar i clorurs?

A tota la gamma natural d'aigua de mar (0-40 graus), Inconel 625 no té cap límit pràctic de perforació. Els seus límits reals apareixen en tres llocs: escletxes estretes en servei de clorur calent per sobre d'aproximadament 60-70 graus, salmorres concentrades calentes de baix -pH on els aliatges de classe C-276 són l'opció correcta i juntes soldades on la microsegregació de molibdè o la fase de Laves poden reduir la resistència localment.

Dit com els utilitzaria un enginyer, els límits són:

1. Pitting - sense límit pràctic:L'inici de la fossa en superfícies llises i recuites adequadament 625 no és un mode de fallada creïble a l'aigua de mar natural a qualsevol temperatura que arribi l'oceà. La confiança del disseny aquí és efectivament total.
2. La corrosió de les esquerdes - el límit real:les escletxes sota les juntes, les cares de la brida, els dipòsits i les incrustacions són la geometria limitant. En corrents de procés que contenen clorur-calent (no aigua de mar ambiental), l'atac es fa possible per sobre d'aproximadament 60-70 graus; especifiqueu un disseny de juntes ajustades-escletxes i acabats llisos.
3. Soldadures - manejables:el metall de soldadura pot segregar el molibdè i formar una fase de Laves rica en Nb-, diluint localment la resistència a la picada. Procediments de soldadura qualificats (amb farciment 625 o 625), entrada de calor controlada i recuit post-solució de soldadura quan sigui pràctic, restauren el marge.
4. Límits químics:salmorres calentes i concentrades amb pH baix per sobre de ~100 graus - àcid-depuradors de clorur, certs licors FGD - són territori C-276/C-22; 625 és bo però no l'òptim.
5. Economia - el límit honest:625 comporta una prima de cost respecte al superdúplex. On aigua de mar ambiental, escletxes controlades i sense servei agre

aplicar, 2507 sovint guanya el cas econòmic; 625 guanya quan es requereix la seva combinació de -nivell superior de resistència al clorur, resistència, tolerància H₂S i capacitat de superposició de soldadura-en un aliatge.

SCC - un avantatge, no un límit:625 és essencialment immune a l'esquerda per corrosió per tensió de clorur-(Cl-SCC) que trenca els acers inoxidables austenítics per sobre de ~50-60 graus, un avantatge decisiu en vapors de clorur calent i zones d'esquitxades.

On s'utilitza realment l'Inconel 625 en el servei marítim i d'aigua de mar?

L'Inconel 625 és l'aliatge de níquel allà on ha de coexistir la resistència a la perforació de clorur i l'alta resistència: maquinari submarí de petroli i gas, revestiment de soldadura en components de canonades i tubs, eixos i impulsors de la bomba d'aigua de mar, components d'intercanviador de calor i vàlvules i elements de subjecció marins i equips de cablejat.

Petroli i gas submarí:La superposició de soldadura 625 a les juntes d'elevació d'acer al carboni-, bobines de línia de flux i vàlvules submarines combina un revestiment a prova de corrosió- amb una economia d'acer estructural - l'ús marí més gran de l'aliatge. La soldabilitat és en si mateixa una superpotència 625: és el punt-de metall d'aportació (ERNiCrMo-3) per soldar 625, C-276, 825 i juntes diferents.

Bombes i eixos d'aigua de mar:Les bombes d'elevació d'aigua de mar, les bombes d'injecció i l'eix exploten la combinació del 625 d'immunitat al clorur, resistència a la cavitació i alta resistència de l'eix (UTS recuit aproximadament 830–1.000 MPa, molt per sobre del C-276).

Pous àcids + clorur:La NACE MR0175/ISO 15156 enumera 625 per al servei àcid, de manera que és una opció predeterminada on els clorurs de dipòsit, H₂S i CO₂ es produeixen junts - una combinació que desqualifica la majoria dels acers inoxidables.

Escapament i fregadors marins:manxes d'exposició, components d'escapament i parts internes del fregador en corrents de gas calents i carregats de clor-, on Cl-SCC descarta l'acer inoxidable de la sèrie 300.

Dessalinització i FGD:seccions d'alta-temperatura dels sistemes de dessalinització tèrmica i desulfuració de gasos de combustió (FGD) i components d'intercanviador de calor-refrigerats per aigua de mar en plantes químiques i de GNL.

Quines normes i proves regeixen l'Inconel 625 al servei de clorur?

La química i la forma del producte estan subjectes a ASTM B443 (placa/full/tira), B444 (tub) i B446 (bar), amb equivalents ASME SB per al treball de codi; El rendiment del clorur està qualificat per les proves ASTM G48 i ASTM G150; el servei àcid es regeix per la NACE MR0175/ISO 15156; i la selecció de materials offshore està guiada per ISO 21457.

Bones pràctiques d'adquisició: requereixen certificats de proves de molí que informen de Cr i Mo reals (de manera que el PREN lliurat es pugui verificar des del certificat), a més del Mètode A G48 a una temperatura indicada i el compliment de la NACE MR0175, si escau. Un PREN calculat a partir de la química certificada real - no l'interval d'especificacions - és el número que hauria de contenir el vostre fitxer de control de qualitat.

Inconel 625 enfront de les alternatives: com hauríeu de triar el servei de clorur?

Trieu Inconel 625 quan necessiteu una resistència al clorur de -nivell superior combinada amb una alta resistència, una capacitat de servei àcida- i soldabilitat com a farciment o superposició, tot en un aliatge. Trieu súper dúplex 2507 quan el rendiment ambiental de l'aigua de mar amb esquerdes controlades sigui suficient i el cost domine. Trieu Hastelloy C-276 per a salmorres calentes, concentrades i de baix pH.

Una precaució final per a l'autor de l'especificació: mai compareu aliatges només amb PREN entre famílies d'aliatges sense llegir les notes al peu. PREN classifica la resistència d'iniciació; no valora la matriu de níquel, la geometria de les esquerdes, l'estat de la soldadura o la resistència a l'esquerda - i aquestes són precisament les dimensions sobre les quals l'Inconel 625 sol guanyar l'argument.

Preguntes freqüents

Aproximadament 51 en una química nominal - i entre 47 i 56 en tota la finestra de composició ASTM B443 (PREN=%Cr + 3.3 × %Mo + 16 × %N, amb un 21,5% de Cr i un 9% de Mo típic).

Un PREN de 51 és prou bo per a l'aigua de mar?

Sí, amb un marge ampli. El llindar d'acceptació àmpliament utilitzat per a un servei fiable d'aigua de mar a temperatura ambient-, incloses les escletxes, és PREN superior o igual a 40; L'Inconel 625 l'elimina per aproximadament 11 punts.

Per què no s'inclou el niobi en el càlcul PREN?

El niobi no participa en la química de la pel·lícula passiva-crom-molibdè que mesura PREN. En 625 s'afegeix per a l'enfortiment i la soldabilitat de la solució sòlida-, no per a la resistència a la picada.

Pot l'Inconel 625 cavar a l'aigua de mar?

En superfícies llises i recuites adequadament a temperatures naturals de l'aigua de mar (0-40 graus), l'inici de la fossa no és un mode de fallada realista. L'atac només es pot concebir en esquerdes estretes en servei de clorur calent, normalment per sobre d'uns 60-70 graus.

Quina és la temperatura crítica de perforació (CPT) d'Inconel 625?

Els valors publicats s'agrupen entre 90 i 110 graus segons el mètode de prova (valors electroquímics ASTM G150 normalment a ~100 graus o per sobre; valors d'immersió ASTM G48 aproximadament entre 85 i 100 graus) - molt per sobre de les temperatures de l'aigua del mar.

Com es compara Inconel 625 amb 316L en aigua de mar?

316L (PREN ≈ 24, CPT ≈ 15–30 graus) pica i falla per perforació a l'aigua de mar ambiental; Inconel 625 (PREN ≈ 51, CPT ≈ 100 graus) és immune efectivament en el mateix rang. No són intercanviables en servei d'immersió marina.

Inconel 625 o Hastelloy C-276 per al servei de clorur: què és millor?

Tots dos són-primer nivell. C-276 (PREN ≈ 68–74 amb tungstè) és superior en salmorres calentes, concentrades i de baix pH; 625 ofereix una major resistència, és l'aliatge estàndard de farciment/superposició de soldadura i és més econòmic quan la seva resistència és suficient.

El Monel 400 és millor que l'Inconel 625 en aigua de mar?

No - només diferent. Monel 400 sobresurt en el flux ràpid d'aigua de mar-a través d'un mecanisme d'aliatge-de coure, però se sap que es troba en aigua de mar estancada i té un PREN gairebé -zero. Inconel 625 resisteix a les picades tant en condicions de flux com d'estancament.

La soldadura redueix la resistència a la picada de l'Inconel 625?

Pot, lleugerament, a través de la microsegregació de molibdè i la formació de la fase Laves-al metall de soldadura. Els procediments qualificats que utilitzen farciment ERNiCrMo-3 coincident, entrada de calor controlada i recuit de solució quan sigui pràctic mantenen la pèrdua insignificant.

Quina concentració de clorur pot tolerar l'Inconel 625?

Aigua de mar natural (~19.000–20.000 mg/L de clorur) indefinidament a temperatura ambient i salmorres concentrades a temperatures moderades. Els límits pràctics els estableixen la temperatura, el pH i la geometria de les esquerdes en lloc de la concentració de clorur en si.

L'Inconel 625 és resistent a les esquerdes per corrosió per tensió de clorur?

Sí. La seva matriu cúbica-rica en níquel-centrada-a la cara- és essencialment immune al clorur transgranular SCC que trenca els acers inoxidables austenítics per sobre d'aproximadament 50-60 graus -, un avantatge decisiu en vapors de clorur calent i zones d'esquitxades.

El PREN prediu la corrosió de les esquerdes?

No directament. La corrosió de les esquerdes s'inicia a temperatures més baixes que la de la picada; Utilitzeu la temperatura crítica de l'escletxa (CCT). Per a 625, els valors de CCT publicats estan aproximadament entre 25 i 40 graus per sota del seu CPT, és a dir, entre 55 i 75 graus en proves de clorur fèrric.

Quina és la temperatura màxima de l'aigua de mar per a Inconel 625?

No hi ha cap límit pràctic de perforació a les temperatures naturals de l'aigua de mar (fins i tot l'aigua tropical de 40 graus és ~ 60 graus per sota del CPT de 625). Per a corrents de procés de clorur calent, dissenyeu-vos contra atacs d'esquerdes per sobre d'uns 60-70 graus.

L'Inconel 625 requereix protecció catòdica a l'aigua de mar?

No per la seva pròpia resistència a la picada. De vegades, la protecció catòdica s'aplica a tot el sistema-o per protegir l'acer al carboni acoblat, però el maquinari 625 no la necessita per resistir l'aigua de mar.

Com es calcula el PREN per als acers inoxidables dúplex i súper austenítics?

Amb la mateixa fórmula - %Cr + 3.3 × %Mo + 16 × %N - però el nitrogen és una addició d'aliatge deliberada en aquests graus (per exemple, ~0,28% N el 2507 afegeix més de 4 punts PREN), mentre que en el 625 és un rastre insignificant.

Quina prova verifica la resistència al clorur - ASTM G48 o ASTM G150?

G48 (immersió amb clorur fèrric) és la prova ràpida de cribratge i acceptació; G150 (electroquímica) ofereix la temperatura de picat crítica precisa utilitzada per als marges de disseny. Les especificacions rigoroses utilitzen tots dos.

L'Inconel 625 compleix amb NACE MR0175 per al servei àcid?

Sí - Inconel 625 figura a la NACE MR0175/ISO 15156 per utilitzar-lo en entorns que contenen H₂S-(en les condicions d'ús adequades), per això domina el maquinari submarí on coexisteixen clorurs i gasos àcids.
